HYDRAULIC CLAMPING FOR PRODUCTION, SHOP-LINES & MORE

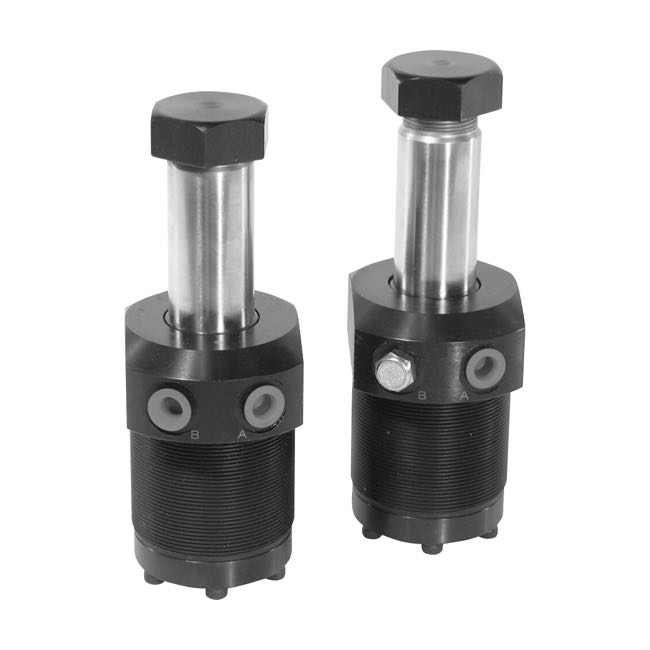

THREADED BODY, HYDRAULIC SWING|PULL CLAMPS – 030 SERIES

The DESTACO Threaded Body Swing/Pull Clamps are available in both single-acting and double-acting versions. They incorporate the latest hydraulic swing clamp technology. The top port design allows easy access for plumbing connections. They are available with 90° left or right hand rotation. The breather port on single-acting models may be replaced with tubing for remote venting. The optional arms clamp securely to the piston rod to reduce fatigue and deflection. Arms may be easily modified or custom arms may be substituted.



Features

  • High clamping forces with relatively small clamping elements
  • Repeatable and consistent clamping force given part size variation
  • Remote operation of many clamping elements for increased productivity

Markets

Product
Product Type
Operating Method
Port Size
Stroke (in)
Mounting
Force (lb)
Hydraulic Swing / Pull Clamp
Hydraulic Swing / Pull ClampDouble-ActingSAE #40.89Threaded Body1100
Hydraulic Swing / Pull ClampDouble-ActingSAE #40.89Threaded Body1100
Hydraulic Swing / Pull Clamp
Hydraulic Swing / Pull ClampDouble-ActingSAE #41.12Threaded Body2400
Hydraulic Swing / Pull ClampDouble-ActingSAE #41.12Threaded Body2400
Hydraulic Swing / Pull Clamp
Hydraulic Swing / Pull ClampDouble-ActingSAE #41.07Threaded Body4000
Hydraulic Swing / Pull ClampDouble-ActingSAE #41.07Threaded Body4000
Hydraulic Swing / Pull Clamp
Hydraulic Swing / Pull ClampDouble-ActingSAE #20.65Threaded Body475
Hydraulic Swing / Pull ClampDouble-ActingSAE #20.65Threaded Body475
Hydraulic Swing / Pull Clamp
Hydraulic Swing / Pull ClampSingle-ActingSAE #40.89Threaded Body1100
Hydraulic Swing / Pull ClampSingle-ActingSAE #40.89Threaded Body1100
Hydraulic Swing / Pull ClampSingle-ActingSAE #41.12Threaded Body2400
Hydraulic Swing / Pull ClampSingle-ActingSAE #41.12Threaded Body2400
Hydraulic Swing / Pull ClampSingle-ActingSAE #41.12Threaded Body2400
Hydraulic Swing / Pull Clamp
Hydraulic Swing / Pull ClampSingle-ActingSAE #41.07Threaded Body4000
Hydraulic Swing / Pull ClampSingle-ActingSAE #41.07Threaded Body4000
Hydraulic Swing / Pull Clamp
Hydraulic Swing / Pull ClampSingle-ActingSAE #20.65Threaded Body475
Hydraulic Swing / Pull ClampSingle-ActingSAE #20.65Threaded Body475
